产品概述
HC41X节能消声止回阀适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。HC41X节能消声止回阀阀瓣采用弹簧加载，其快速关闭能有效的消除水锤，密封性能好，关闭无噪声。HC41X节能消声止回阀具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。
主要技术参数
| 公称压力 | PN1.0～1.6MPa |
| 公称通径 | DN 40～600mm |
| 适用介质 | 水、弱腐蚀性液体 |
| 适用温度 | 0～80℃ |
| 法兰标准 | GB/T 17241.6、GB/T 9113 |
| 试验标准 | GB/T 13927、API598 |
主要零部件材料
| 型号 | 阀体 | 密封圈 | 弹簧 |
| HC41X-10 | 铸铁或不锈钢 | 丁腈橡胶 | 不锈钢1Cr18Ni9Ti |
| HC41X-16 | 铸钢或不锈钢 | 丁腈橡胶 | 不锈钢1Cr18Ni9Ti |

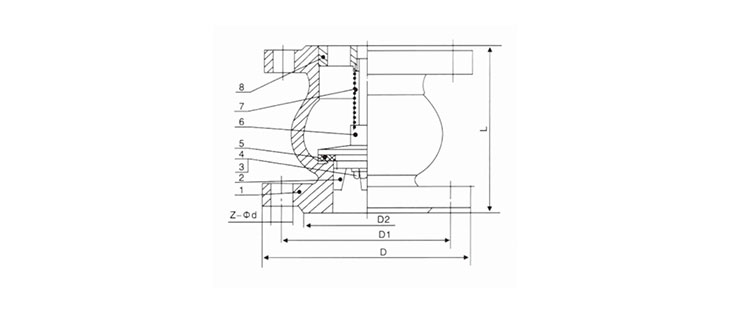

主要连接外形尺寸
| 公称 压力 PN (MPa) | 公称 通径 DN (mm) | 尺寸(mm) | 公称 压力 PN (MPa) | 公称 通径 DN (mm) | 尺寸(mm) | ||||||||
| L | D | K | B | Z-φd | L | D | K | B | Z-φd | ||||
| 1 | 40 | 105 | 145 | 110 | 18 | 4-18 | 1.6 | 40 | 105 | 145 | 110 | 18 | 4-18 |
| 50 | 105 | 160 | 125 | 20 | 4-18 | 50 | 105 | 160 | 125 | 20 | 4-18 | ||
| 65 | 120 | 180 | 145 | 20 | 4-18 | 65 | 120 | 180 | 145 | 20 | 4-18 | ||
| 80 | 145 | 195 | 180 | 22 | 8-18 | 80 | 145 | 195 | 160 | 22 | 8-18 | ||
| 100 | 160 | 215 | 180 | 24 | 8-18 | 100 | 160 | 215 | 180 | 24 | 8-18 | ||
| 125 | 180 | 245 | 210 | 26 | 8-18 | 125 | 180 | 245 | 210 | 26 | 8-18 | ||
| 150 | 200 | 280 | 240 | 26 | 8-22 | 150 | 200 | 280 | 240 | 26 | 8-22 | ||
| 200 | 230 | 335 | 295 | 28 | 8-22 | 200 | 230 | 335 | 295 | 30 | 12-22 | ||
| 250 | 250 | 390 | 350 | 28 | 12-22 | 250 | 267 | 405 | 355 | 32 | 12-26 | ||
| 300 | 295 | 440 | 400 | 28 | 12-22 | 300 | 295 | 460 | 410 | 32 | 12-26 | ||
| 350 | 345 | 500 | 460 | 30 | 16-22 | 350 | 330 | 520 | 470 | 36 | 16-26 | ||
| 400 | 395 | 585 | 515 | 32 | 18-26 | 400 | 375 | 580 | 525 | 38 | 16-30 | ||
| 450 | 420 | 615 | 565 | 32 | 20-26 | 450 | 405 | 640 | 585 | 40 | 20-30 | ||
| 500 | 430 | 670 | 620 | 34 | 20-26 | 500 | 430 | 715 | 650 | 42 | 20-33 | ||
| 600 | 455 | 780 | 725 | 36 | 20-30 | 600 | 455 | 840 | 770 | 48 | 20-36 | ||
