产品概述
HH44X微阻缓闭止回阀用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

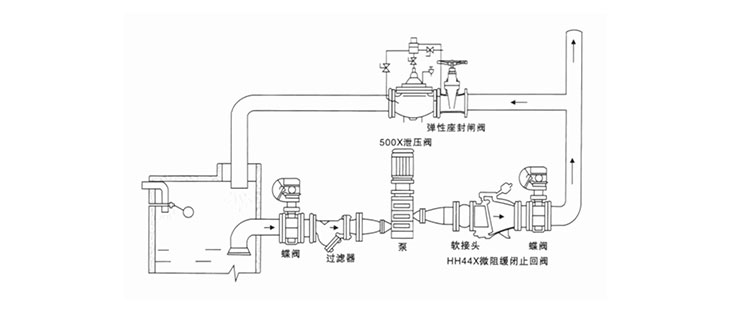

安装示意图
主要技术参数
| 公称压力 | 1.0～2.5MPa |
| 公称通径 | 40～800mm |
| 适用介质 | 水、弱腐蚀性液体 |
| 适用温度 | 0～80℃（如需要，可达200℃） |
| 法兰标准 | GB/T 17241.6、GB/T 9113 |
| 试验标准 | GB/T 13927、API 598 |
主要零部件材料
| 零件名称 | 材料 |
| 阀体、阀盖 | 灰铸铁、铸钢 |
| 阀瓣 | 钢板、橡胶组合件 |
| 阀轴 | 不锈钢 |
主要连接外形尺寸
| 公称压力 PN(MPa) | 公称通径 | 尺寸(mm) | 公称通径 DN(mm) | 尺寸(mm) | ||||
| DN(mm) | L | H | B | L | H | B | ||
| 1.0 1.6 2.5 | 40 | 200 | 300 | 220 | 300 | 700 | 730 | 580 |
| 50 | 230 | 300 | 270 | 350 | 800 | 820 | 630 | |
| 65 | 290 | 320 | 290 | 400 | 900 | 920 | 700 | |
| 80 | 310 | 354 | 300 | 450 | 1000 | 950 | 800 | |
| 100 | 350 | 350 | 320 | 500 | 1100 | 1100 | 900 | |
| 125 | 400 | 380 | 340 | 600 | 1300 | 1200 | 990 | |
| 150 | 480 | 500 | 410 | 700 | 1400 | 1550 | 1120 | |
| 200 | 500 | 580 | 450 | 800 | 1500 | 1700 | 1300 | |
| 250 | 600 | 670 | 550 | |||||
