BFDG7M43HX 管力阀

产品概述

管力阀是水泵出口继老式手动控制阀、液控蝶阀、多功能水力阀与液力自动阀等控制阀门后的第五代新产品。通过对阀门的流体设计，形成直线型流道，能耗低、运行稳，密封效果好，它兼具电动阐阀、电动蝶阀以及止回阀的功能，通过提高快关时间，能更好地消除水锤危害，保护水泵及管网系统安全。当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门的开闭工作。

管力阀主要用于自动化给排水泵站的离心泵、混流泵和轴流泵出口管道，设计有活塞式与膜片式两种控制装置，可分别适用于清水、原水类介质和污水、渣浆水类介质；可通过辅助部件，实时反馈阀门在线运行情况，对距离输送工程，实现自动控制与运程检测功能；在产品类型上，我公司研发有普通型、回水低压型、污水型等五种规格，以满足不同客户不同情况的需求。由于结构紧凑、体积小、重量轻，特别适用于大口径管路系统。

该阀主要用于自动化给排水泵站的离心泵、冶金、石化、水利、市政、环保等行业供排水系统。

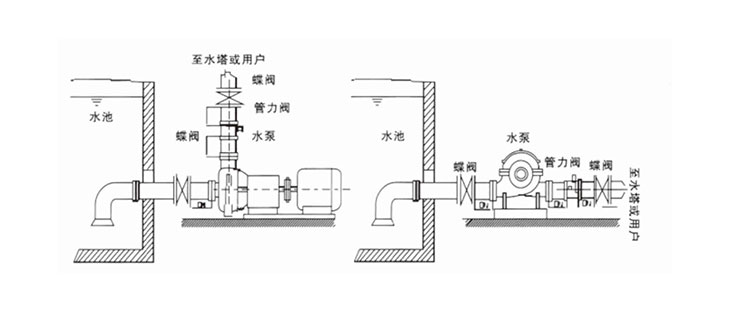

安装示意图

安装型式说明

1、管力阀可立式安装，也可以卧式安装。为了安装维修方便，在空间许可时，应优先考虑卧式安装，应保证阀轴水平。

2、当阀门关闭时，阀板光面为进口方向，装有阀轴有控制缸顶杆的一面为出口方向。严禁反向安装。与相邻阀门、弯道等距离不小于1DN。

3、卧式安装时，为了改善管道受力状况，当阀门口径大于900mm时，可设置支架或基础。

主要技术参数

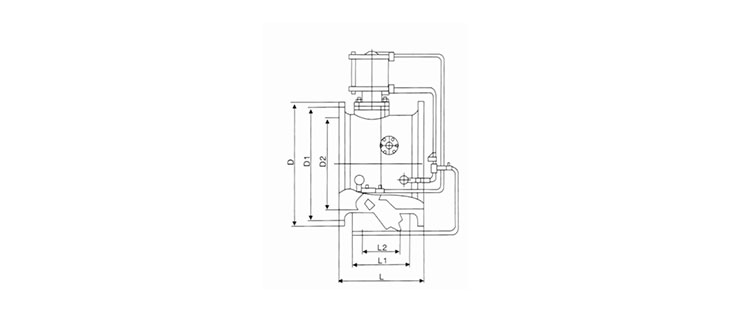

主要连接外形尺寸
